電動插板閥選型核心參數與避坑指南

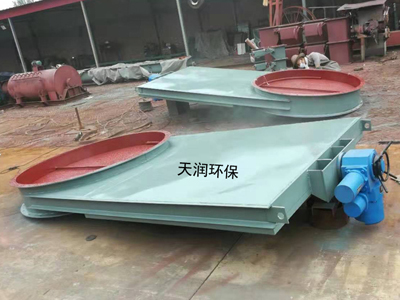

電動插板閥作為工業管道系統中關鍵的流體控制設備,其選型需結合工況需求、介質特性及安全規范進行綜合評估。
以下從核心參數、避坑要點及典型案例三方面展開分析,為工程技術人員提供系統性指導。
一、核心選型參數解析
1. 公稱通徑(DN)匹配性
-圓形閥門:DN50-DN500,需根據管道流量公式( Q = A cdot v)(( A)為截面積,( v)為流速)計算通徑,確保流速在合理范圍(通常液體≤3m/s,氣體≤20m/s)。
-方形閥門:200×200-1200×1200,適用于矩形風道或特殊工況,需校核等效直徑(D_e = 1.3 times(a cdotb)^{0.625}/(a+b)^{0.25} )(( a,b )為邊長)以匹配流量。
- 避坑:通徑過小導致壓降超標,過大則增加成本與占地面積。
公稱壓力(PN)與工況適配
- 標準壓力等級:1.0-1.6MPa,需滿足系統工作壓力的1.5倍安全系數。
-高溫工況:溫度超200℃時,需選用耐壓增強型閥門(如PN2.5MPa),因材料蠕變會導致實際耐壓下降。
- 避坑:某鋼鐵廠因未考慮高溫蠕變,選用PN1.6MPa閥門在350℃工況下發生殼體破裂。
3. 密封材質與介質腐蝕性
-硬密封:優先選用2Cr13不銹鋼或HRC58-62合金鋼,適用于強腐蝕性介質(如酸堿、鹽霧)或高溫工況,耐磨性優于軟密封。
- 軟密封:丁腈橡膠(NBR)或聚四氟乙烯(PTFE)適用于常溫清水、空氣等非腐蝕性介質,密封等級可達ANSI Class VI。
-避坑:某化工企業選用軟密封閥門處理鹽酸介質,3個月內閥座腐蝕泄漏,直接損失超50萬元。
4.驅動方式與安全規范
- 防爆區域:須配置隔爆電機(Ex d IIB T4),并配套安全柵、接地裝置,電機功率需滿足閥門啟閉力矩的1.2倍。
-電源類型:三相380V/50Hz或單相220V需與現場供電匹配,避免因電壓波動導致電機燒毀。
二、典型避坑案例與解決方案
1. 安全閥整定壓力超標導致泄漏
-問題:某化工企業電動插板閥后安全閥整定壓力設定為系統設計壓力的105%,超壓時未及時泄放,導致閥體法蘭泄漏。
- 規范要求:根據GB/T 12243-2021,安全閥整定壓力應≤系統設計壓力的95%,且回座壓力≥工作壓力的90%。
-解決方案:重新校核安全閥參數,更換彈簧并調整整定壓力至設計值的92%。
結晶介質選型失誤引發卡阻
- 問題:某鹽化工企業選用304不銹鋼閘板處理硫酸鈉結晶介質,運行1個月后閘板與閥座因結晶粘連無法啟閉。
- 規范要求:結晶介質需選用HRC58-62合金鋼閘板,表面鍍硬鉻處理,摩擦系數≤0.15。
- 解決方案:更換為Ni-Hard合金閘板,并增設蒸汽伴熱管路防止結晶。
3.驅動電機功率不足導致燒毀
-問題:某污水處理廠選用0.75kW電機驅動DN300閥門,因介質黏度過高導致啟閉力矩增大,電機頻繁過載燒毀。
-規范要求:電機功率需按 ( P = (T cdot n)/9550)計算((T )為啟閉力矩,( n)為轉速),并預留20%余量。
-解決方案:更換為1.5kW防爆電機,并優化閥門流道降低壓降。
三、選型總結與建議
1. 數據驅動選型:建立工況參數表(介質、溫度、壓力、流量),通過CFD仿真驗證閥門流阻與密封性能。
2.供應商審核:要求提供第三方型式試驗報告(如GB/T13927、API 6D),重點核查密封等級與壽命測試數據。
3. 全生命周期成本:硬密封閥門初期成本高,但維護周期長(通常≥5年),軟密封閥門需每2年更換密封件,需綜合評估TCO(總擁有成本)。
通過嚴格匹配核心參數、規避典型設計缺陷,可顯著提升電動插板閥的運行可靠性與安全性,為企業降低非計劃停機風險與維護成本。
-避坑:某油田因未采用隔爆電機,閥門啟閉時產生電火花引發瓦斯爆炸,造成重大安全事故。
